THE MANUFACTURING OF ORGAN BLOWERS AND OTHER HIGH-PRESSURE CENTRIFUGAL FANS

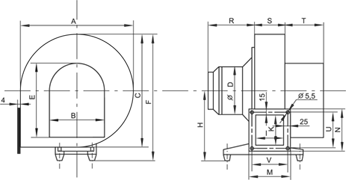

DIMENSIONS FOR MOUNTING OF ORGAN BLOWERS OF TYPE LVM

2800 rotations/minute 50 Hz
Pressure range: 80-120 mm water column
Type: 3-ph.A.C., 1-ph.A.C.

TYPE
A
B
C
D
E
F
H
I
K
M
N
R
S
T
U
V
LVM-003-080
340 180 340 150 250 390 230 53 80 100 120 173 70 164 106 86
LVM-003-110
340 180 340 150 250 390 230 53 80 100 120 173 70 164 106 86
LVM-005-080 364 180 364 150 250 414 240 78 90 125 130 173 95 164 115 110
LVM-005-120
364 180 364 150 250 414 240 78 90 125 130 173 95 164 115 110
LVM-008-080
379 250 379 150 322 427 250 95 99 146 150 188 115 184 130 130
LVM-008-120
379 250 379 150 322 427 250 95 99 146 150 188 115 184 130 130
LVM-011-120 416 250 410 150 322 460 250 105 115 155 155 203 125 184 141 141
LVM-014-120 456 250 456 150 322 507 293 114 125 165 165 208 135 184 150 150
LVM-021-120
456 250 456 150 322 547 308 133 134 185 175 218 155 184 160 170
LVM-024-120 456 250 456 150 322 547 308 133 134 185 175 218 155 184 160 170
LVM-026-120
456 250 456 150 322 547 308 133 134 185 175 218 155 184 160 170

KÖNYVES ÉS FIA KFT • 9061 Vámosszabadi, Hild J. u. 5. • T.: 0036 30 747 36 83 • konyves@orgonafuvo.hu
